サンメントセラCE

安全な不燃材で幅広いニーズにお応えします

サンメントセラCEは、高度化・多様化する建材ニーズに応えるべく生まれた、約１０００℃の高温にも耐える優れた防火性能を有した不燃内装用装飾材です。モールディディングをはじめ、リブ型・波形の壁材・天井材があります。主成分はけい酸カルシウムの結晶である高純度ゾノトライトの優れた防火性能を有した不燃材で構成物質にアスベストなどを含まないため毒性がありません。木材の三大欠点と言われる「燃える・狂う・腐る」を克服した材料です。

サンメントセラCEの仕様

用　途	［内装用］廻り縁、見切り材、天井・壁面装飾、コラム
材　質	AMW：人工木材不燃認定品：NM-8578、< 巾木のみ> NM-2086
表　面	無塗装品（工場出荷時にシーラー塗布済み）
納　期	受注生産品
ホルムアルデヒド規制	ホルムアルデヒド規制対象外部位製品ホルムアルデヒド告示対象外製品

サンメントセラCE 物性データ

項　目	数　値	単　位	測定方法
不燃認定番号	国土交通大臣不燃材認定品：NM-8578
密　度	0.5以上 0.7未満	g/cm³	JIS A 5430
曲げ強度	6.5以上	N/mm²	JIS A 5430
圧縮強度	11.4	N/mm²	JIS Z 2101
釘引き抜き抵抗値	271	N/本	JIS Z 2101
木ネジ保持力	250以上	N/本	JIS A 5908
吸水率	118	％	JIS A 5430
吸水における長さ変化率	0.03	％	JIS A 5430

巾木のみ：使用材料の物性データ

項　目	数　値	単　位	測定方法
不燃認定番号	国土交通大臣不燃材認定品：NM-2086
かさ密度	0.5以上 0.7未満	g/cm³	JIS A 5430
曲げ強度	6.0以上	N/mm²	JIS A 5430
含水率	5以下	％	JIS A 5430
層間強度	0.5以上	N/mm²	JIS Z 5538

サンメントセラCEの特長

多孔質な成型板で空気層に包まれているので、空気や湿気の流動により容易に調湿が可能になります。
無機質ベースの成型板のため、変質、腐食、虫害がありません。構成物質にアスベスト（石綿）等を含まないため毒性がありません。
切断、切削、穴あけなど木材と同様の加工ができ、さらに節がないため自由自在の加工が容易です。
人工木材「サンメントセラ」は主成分である高純度ゾノトライトの優れた防火性能を有した不燃材です。

サンメンセラCEの【特注品】を承ります

製品掲載欄に表示のない、ご希望の意匠・形状・サイズを特注品として承ります。
見積りやご注文の前に、ご希望の仕様を下表の「チェックリスト」でご検討下さい。

用　途	天井見切り・天井飾り（格子天井）・ケーシング・廻り縁　・間接照明ボーダー・巾木　・ドア枠　・平板　・装飾部材
形状変更	・既製品の形状を変更（参考例：１）・既製品と異なる形状（参考例：２）・サンメント直材と同面形で製作（参考例：３）
サイズ	・直材：高さ×奥行×長さ・アール：Φ数（外寸法）
材　質	不燃人工木材
塗　装	・無塗装品・塗装品（各種塗装仕上げをいたします。）カラーを「日本塗装工業会の色票番号」でご指定ください。
ご注文の単位	１本から承ります。

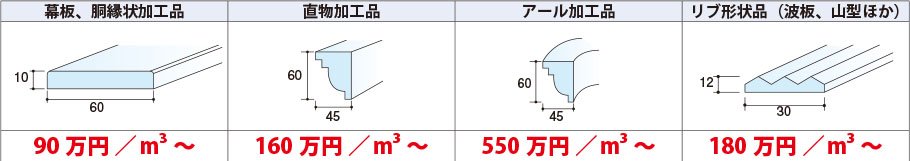

価格・納期	価格や納期は、形状や数量により異なりますので、都度見積書と納期を提示します。形状により、別途「加工用刃物製作費」をご負担いただく事があります。
形状寸法図送付のお願い	お客様と弊社の仕様の相互確認による誤受発注防止と納期短縮のため「形状・各部寸法図」を同送ください。

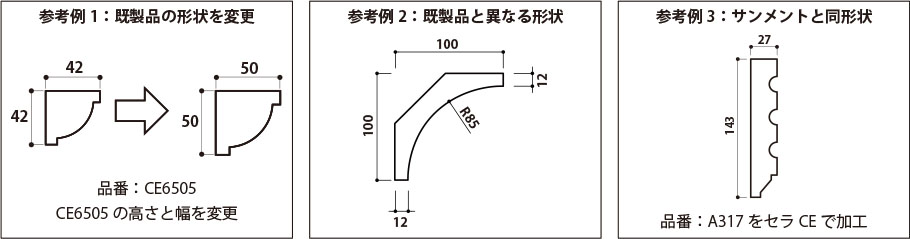

サンメントセラCE【特注品】の参考例

別途梱包配送費

サンメントセラ製品は運搬上の破損防止のため、別途梱包配送費が必要となります。ご注文の数量によりお見積りさせていただきます。

取扱いのご注意

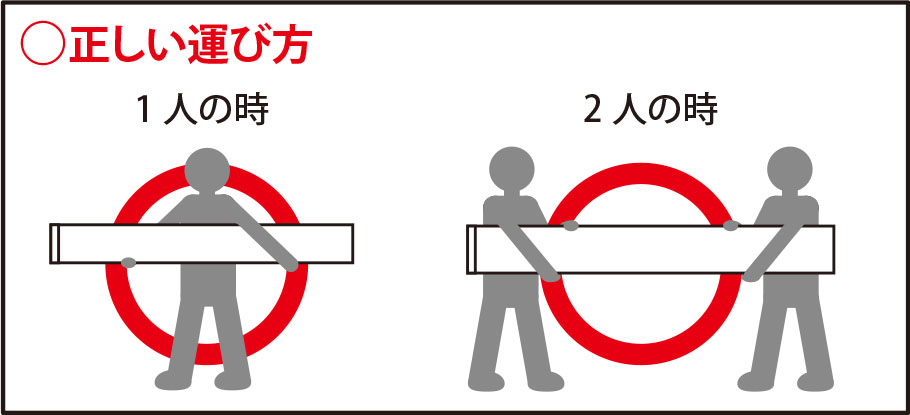

正しい運び方（必ず縦に持ってください）

手と手の間を広げて運んでください。（一人の時）
両サイドで持ち手を添えながら歪まないように運んでください。（２人の時）

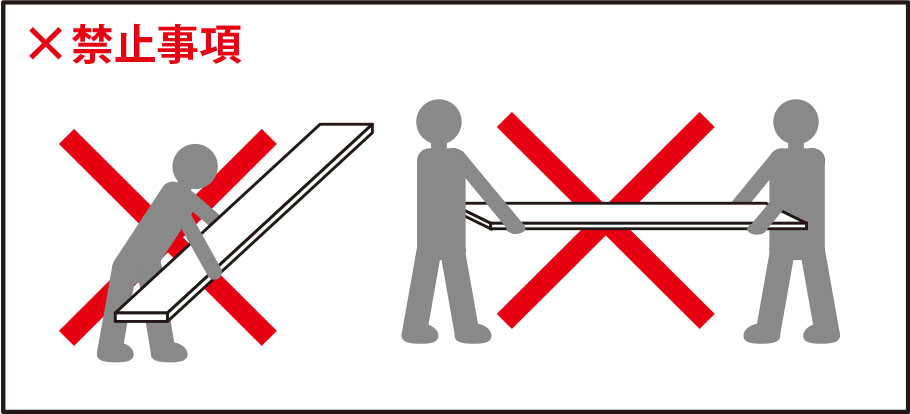

禁止事項

以下の行為は破損に繋がる恐れがあります。
端を持って持ち上げないでください。
商品を横にして持ち上げたり、運んだりしないでください。
商品の上に座ったり、乗ったりしないでください。
商品の上に物を置いたり、投げたりしないでください。
一時保管する際には、ビニールシートを掛けるなど、雨水などの水分を吸収をしない様、必ず防止対策を施してください。

サンメントセラCE製品選定・施工上のご注意

サンメントセラCEは内装用不燃木材です。外装には絶対に使用しないでください。
人工木材製品は材質の特性として吸湿性が高く、雨・水漏れ・湿気は厳禁の材質です。
外壁・軒天・屋外・浴室など、湿気・湿度が高い場所、結露しやすい場所、水漏れの恐れがある場所などへの設置は避けてください。
取付は接着剤とビスの併用で取付けが可能です。
工場出荷時に、弱溶剤系２液エポキシ樹脂シーラーを塗布してありますので直接、接着剤の塗布が可能です。 ※１.シーラーのご使用時には、必ず浸透タイプをご使用ください。（塗膜形成タイプは使用しないでください。） ※２.トメ加工部分など製品を切断後の小口には、必ずシーラーの再処理をしてください。 ※３.長期在庫していた商品を使用する前には、必ずシーラーの再処理をしてください。
サンメントセラCEの塗装は、エマルジョン塗装（水性塗装）や、合成樹脂塗装（油性塗装）などをご使用ください。 ※４.塗装の施工方法、適正については、各塗料メーカーの施工要領に基づき作業をおこなってください。 ※５.寒冷地でのご使用の際には、下記の寒冷地塗装対策についてをご参照の上、塗料メーカーとご相談の上、事前対策を施した塗装をおこなってください。
大きな損傷箇所の補修には、損傷箇所にシーラーを塗布し乾燥後に、破材と接着剤を併用して埋め補修してください。
小さな損傷箇所の補修には、市販の補修パテ（エポキシ）で埋め、サンディングにより調整してください。

推奨副資材・工具

副資材・工具はあくまで推奨品です。
現場の状況に応じて各専門メーカーとご相談の上、ご使用ください。

サンメントセラCE用推奨接着剤

種　別	エポキシ樹脂系
製品名	接着剤エフレックス　コニシ（株）

サンメントセラCE用推奨補修材

種　別	エマルジョン系
製品名	一発パテ（関西パテ化工）など

サンメントセラCE用推奨シーラー剤

種　別	弱溶剤系２液エポキシ樹脂
製品名	シーラーマイティ万能エポシーラー（大日本塗料）エポキシ　シーラー浸透性シーラー（日本ペイント）

サンメントセラCE用工具一覧

工　程	工具類
切　断	チップソー、ダイヤモンドソー、ノミ、鋸　等
先　穴	コンクリートコアドリル、鉄用キリ、木工用ドリル　など
座堀り、穴あけ	コンクリートドリル、ホールソー、木工用ドリル
研磨仕上げ（補修）	グラインダー、ベルトサンダー、サンドペーパー
ボルトビス等（例）	RC用アンカー、ALC用アンカー、タッピングビスなど

※加工時には、保護メガネ、防塵マスクなどの保護具を着用して作業をしてください。

サンメントセラCEのサンプル

サンプル帳のご用意はありません。
製品サンプルは、１.材質見本（無償）　２.品番指定（有償）をご用意しています。

寒冷地塗装対策について（サンメントセラCE・EXM 共通）

１.塗装環境条件

降雨・降雪・降霜・強風時の塗装は避ける。
気温５℃以下、湿度85RH%以上の環境下での塗装は避ける。（気温１５～３０℃、湿度４０～７５RH%の範囲が好ましいとされています。）
被塗物がph10以上、含水率８%以上の場合は塗装を避ける。

２.代表的な塗膜欠陥の現象

気温が低い場合は、乾燥が遅くなり、塵埃や結露等の水分の悪影響を受けやすくなります。また、塗料の粘度が増大して作業性も悪くなります。
気温が高い時は、乾燥が早くなり、２液形塗料では可使時間が短くなります。炎天下で被塗物の温度が５０℃以上になっている場合は、塗膜に泡を生じることがあるので塗装を避けた方が良いでしょう。
湿度が高い場合は、結露が生じやすく、結露した面に塗料を塗装すると塗膜剥離の原因になったり、水分が塗料中に混入するとハジキの原因となります。また、溶剤の蒸発に伴う表面温度の降下によって、大気中の水分が塗膜面に凝縮し白化現象が生じることがあります。
結露は、気温・湿度・塗付面の関係が露点条件を満たす時に生じるので、塗装作業中もこれらの測定を行うなど結露の可能性を予知することが必要です。
塗装した塗料が十分乾燥する前に、降雨・降雪・降霜の影響を受けると、その乾燥程度にもよりますが、塗料が流されたり、塗膜にクレーター状の凸凹や水ぶくれを生じたり、光沢が低下したり白化を生じることがあります。
風が強い場合は、塗料が飛散して周囲を汚染したり、塵埃・海塩粒子などが飛来して未乾燥塗膜に付着するので好ましくありません。

３.下塗塗料の選定

現在ご使用の「レタンI.O.シーラー」でも付着粘度が得られない場合は、現地にて「マルチタイルコンクリートプライマーEPO」（２液形エポキシ樹脂系下塗材）を塗装してください。
「マルチタイルコンクリートプライマーEPO」は、グレー色の着色顔料を含有したエポキシ樹脂系下塗材であり、素材に含浸をし下塗膜を形成するため付着力に優れております。
塗り重ね乾燥時間が２３℃で１６時間以上７日以内ですので、寒冷地での塗装の際は、３日位の乾燥時間をとり十分乾燥させてください。
